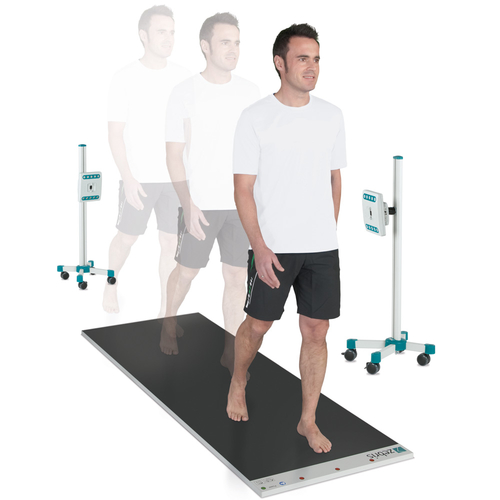

- Zebris 압력 보행분석 시스템은 보행시 보행의 형태와 발의 압력의 분포를 동시에 측정 분석할수 있는 시스템으로서 보행의 모든 특성을 간편하게 측정 분석 할 수 있는 시스템 입니다.
- 보행분석 시스템의 특징
- 보행시 불편함이 없는 1.5m, 2m, 의 보행 분석판으로 연결 하여 최대 3m 이상 보행 측정
- 정적 발란스 측정기능 및 COP 변화량 측정
- 발 의 3분할 및 7분할 힘의 변화 분석 기능
- 정밀 센서를 사용하여 체중 및 힘의 비율 자동 계산 기능
- 간편한 측정과 보행 자동 분석 레포트 기능 - 특장점
- Noraxon 근전도 장비와 근전도 분석과 동시 연동 기능
- 카메라 영상 동기화 로 보행의 형태 영상 검토 기능
- 2개의 판을 연결 보행시 많은 걸음걸이 측정 가능
- Capacitive 센서의 사용으로 정밀성, 정확성 우수
- 의료기기 등록
- KFDA 보행 분석 의료기기 등록제품

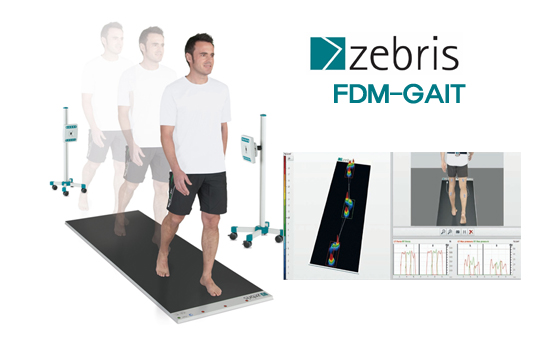

- Zebris 압력 보행분석 시스템은 보행시 보행의 형태와 발의 압력의 분포를 동시에 측정 분석할수 있는 시스템으로서 보행의 모든 특성을 간편하게 측정 분석 할 수 있는 시스템 입니다.
-

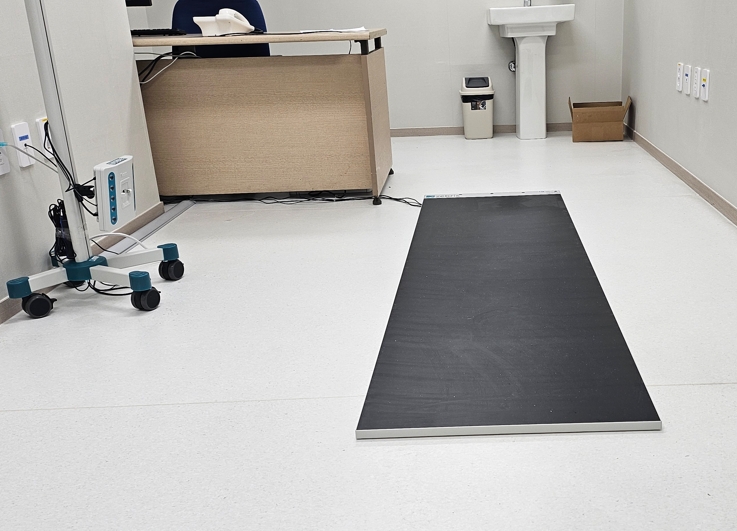

* Zebris FDM 시스템은 의료기기 등록되어 있는 제품으로서 병원등 보행과 족압분포를 동시에 진료 할 수
있습니다.
-
FDM 1.5
FDM 2
FDM 3
Sensor Area
149.1 x 54.2 cm2
203.2 x 54.2 cm2
298.1 x 54.2 cm2
Number of Sensors
174 x 64 / 11264
240 x 64 / 15360
352 x 64 / 22528
Resolution
1.4 sensors/cm2
1.4 sensors/cm2
1.4 sensors/cm2
Sampling Frequency
100 Hz
(optional 220, 300 Hz)
100 Hz
(optional 220 Hz)
100 Hz
Demensions (LxWxH)
158 x 60.5 x 2.1 cm
212 x 60.5 x 2.1 cm
307 x 60.5 x 2.1 cm
Measuring range
1 – 120 N/cm2
1 – 120 N/cm2
1 – 120 N/cm2
Accuracy
± 5 %(FS)
± 5 %(FS)
± 5 %(FS)
Hysteresis
< 3% (FS)
< 3% (FS)
< 3% (FS)
PC interface
USB
USB
USB
Interface
Video
Sync in/Sync Out
Video
Sync in/Sync Out
Video
Sync in/Sync Out
FDM-SX
FDM-S
Sensor Area
40 x 30 cm2
54 x 33 cm2
Number of Sensors
112 x 48 / 1920
112 x 48 / 2560
Resolution
1.4 sensors/cm2
1.4 sensors/cm2
Sampling Frequency
120 Hz
120 Hz (optional 240 Hz)
Demensions (LxWxH)
55 x 40 x 2.1 cm
69 x 40 x 2.1 cm
Measuring range
1 – 120 N/cm2
1 – 120 N/cm2
Accuracy
± 5 %(FS)
± 5 %(FS)
Hysteresis
< 3% (FS)
< 3% (FS)
PC interface
USB
USB
Interface
Video
(Optioanl Sync in/Sync Out)
Video
(Optioanl Sync in/Sync Out)
SYNCCam, 스탠드, 악세사리 카달로그 내려받기 => 클릭
-
* 연세대학교 물리치료학과에서 제작한 FDM 사용 영상 자료 입니다.
영상 자료 : ZEBRIS FDM 장비활용법* Zebris 프로그램 사용법 : 비디오 영상 크기 변환 방법 사용 영상 자료 입니다.
영상 자료 : zebris FDM Software - reduce video file size manual or automatic* Zebris 프로그램 사용법 : 구간 분석 설정 방법 영상 자료 입니다.
영상 자료 : zebris FDM Software - view timeline functions for floor plates modules* Zebris 압력분포판 응용 : 자동차 타이어 압력 측정 영상 자료 입니다.
영상 자료 : Plateforme Baropodométrique Zebris - Pneu de voiture -
