인솔형 보행 분석 시스템
페이지 정보
- Description
- Aplications
- HW & SW
- RESEARCH NEWS
- 다운로드/기타
-
- 인솔형태 캐퍼시티브 압력센서
- 인체 움직임시 실시간 압력 분포 획득
- 보행시 압력, 힘, 면적, COP 측정
- 자동 스텝 구분, 분석
- 절대 압력으로 캘리브레이션된 캐퍼시티브 센서
- 우수한 정밀도, 복원성, 재현성, 히스테리시스
- 타 장비 (동작분석 및 EMG 등) 와의 외부 동기화 지원
- 쉬운 인터페이스 및 자동 레포트 기능
- 정기적인 사용자 미팅을 통한 정보 교류
- 세계유수의 연구 및 논문에 적용
-
- 신발용품 연구 및 디자인
- 생체역학 보행 분석
- 장시간 부하 모니터링
- 스포츠 생체역학
- 바이오피드백
-

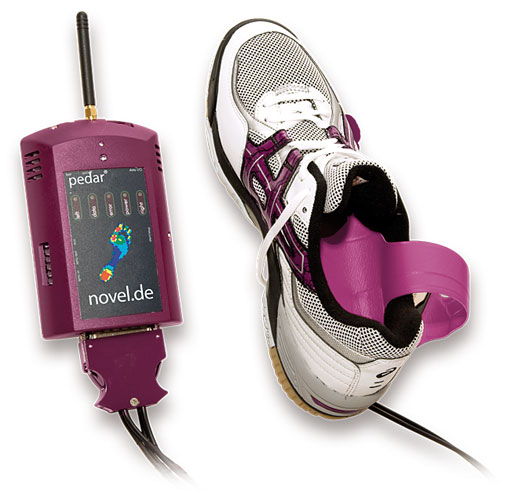

Technical data for pedar®-xf system:
dimension (mm) 150 x 100 x 40 weight (g) 400 number of sensors (max) 256 (1,024) measurement frequency 20,000 sensors/second storage type 2 GB SD card computer interface fiber optic/USB and Bluetooth® operating system current Windows OS sync option fiber optic/TTL, in and out/wireless power supply NIMh battery
Technical data for pedar® insoles:shoe size 22 to 49 (European), 3 widths thickness (mm) 1.9 (min. 1) number of sensors 85 - 99 pressure range (kPa) 15 - 600 or 30 - 1,200 hysteresis (%) < 7 resolution (kPa) 2.5 or 5 offset temperature drift (kPa/K) < 0.5 minimal bending radius (mm) 20 Technical data for pedar pad (dorsal part):
Technical data for sensor S2149
sensor area (mm²)
160 x 700
number of sensors
8 x 7
Size of a one sensor (mm²)
20 x 10
thickness (without coating) (mm)
Elasticity
pressure range (kPa)
2 – 240 or 15 - 600
-
하드락 드라이버 다운 받기
HASP Hardlock driver (Version 7.103 from 12/2019 - for Aladdin Hardlock)
HASP Hardlock driver (final release for Windows XP 7.55 - for Aladdin Hardlock – must not be used for more current Windows versions!)유선 연결 드라이버 다운 받기
FOC driver (32/64-bit) for pedar-x / pliance-x / pliance-FTX
(valid for software from July 2011)FOC driver (32-bit) for pedar-x / pliance-x / pliance-FTX
(valid for software up to June 2011)
