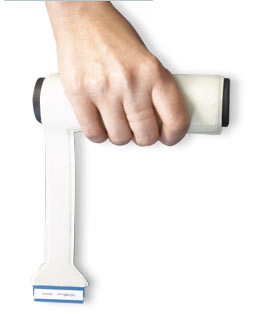

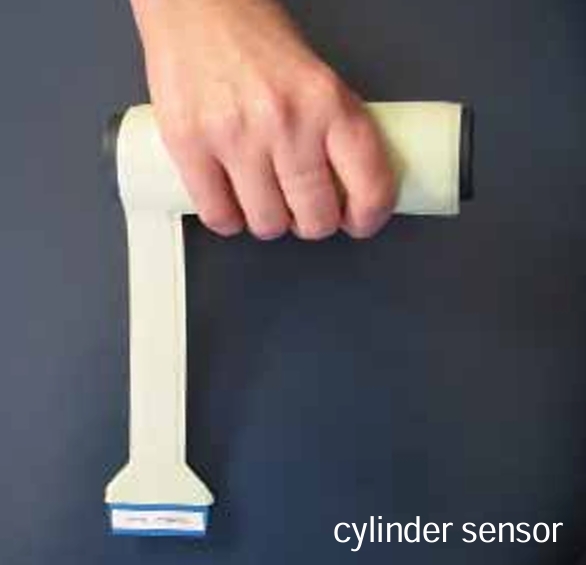

원통형 압력분포 센서 (Pliance Cylinder Sensor)
페이지 정보
- Description
- HW & SW
- 다운로드/기타
-
- 핸드 그립 압력 분포, 힘 측정
- 실시간 압력분포, 힘 및 무게 중심점 측정
- 정밀 캐퍼시티브 압력센서
- 인체 측정(3차원)에 맞게 탄성이 있고 늘어나는 특성이 있음
- 무선 측정으로 실내외 장소 제약 없이 사용 가능
- 세계 유일의 정밀도 및 복원력 (5% 이하)
- 절대 압력으로 각각 캘리브레이션된 캐퍼시티브 센서
- 우수한 정밀도, 복원성, 재현성, 히스테리시스 (3%-7%)
- 타 장비 (동작분석 및 EMG 등) 와의 외부 동기화 지원
- 쉬운 인터페이스
- 정기적인 사용자 미팅을 통한 정보 교류
- 세계유수의 연구 및 논문에 적용
-
Technical data for pliance system:
Technical data for pliance xf16 / pliance xf32
dimension (mm)
150 x 100 x 40
weight (g)
360
number of sensors (max)
256 (pliance xf16), 1,024(pliance xf32)
measurement frequency
20,000 sensors/second
storage type
2 GB SD card
computer interface
fiber optic/USB and Bluetooth®
operating system
current Windows OS
sync option
fiber optic/TTL, in and out
power supply
Rechargeable battery
Technical data for cylinder sensors:
Technical data for sensor S2075 / S2129
sensor area (mm²)
160 x 160
number of sensors
16 x 16 (256)
Size of a one sensor (mm²)
10 x 10
thickness (without coating) (mm)
0.8 / 3
Elasticity
4%
pressure range (kPa)
5 – 240
*S2129: 내구성이 강화된 모델
Technical data for sensor S2076
sensor area (mm²)
113 x 113
number of sensors
16 x 16 (256)
Size of a one sensor (mm²)
7.07 x 7.07
thickness (without coating) (mm)
0.8
Elasticity
4%
pressure range (kPa)
5 - 240
Technical data for sensor S2077
sensor area (mm²)
80 x 80
number of sensors
16 x 16 (256)
Size of a one sensor (mm²)
5 x 5
thickness (without coating) (mm)
0.8
Elasticity
4%
pressure range (kPa)
5 - 240
Technical data for sensor S2037
sensor area (mm²)
160 x 160
number of sensors
32 x 32 (1,024)
Size of a one sensor (mm²)
5 x 5
thickness (without coating) (mm)
1.2
Elasticity
4%
pressure range (kPa)
4 – 240 (1) or 20-480 (2.5)
